Pas de génie civil
Frais d'installation fortement réduits, deux blocs en béton suffisent.
CIEX POWER : l'hydrolienne « All in One »

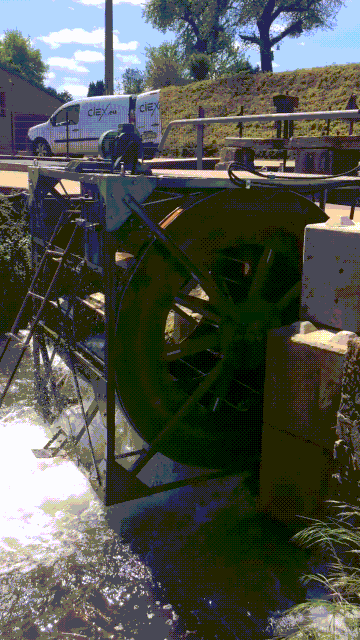

Conception et réalisation d'un prototype d'unité hydraulique « All in One ». Genèse en novembre 2013, projet officiellement lancé le 1er janvier 2014 et mise à l'eau le 27 août 2015 sur le Ton, à Pierrard-Virton.
R&D, Mise à l'eau le 27 août 2015
Concept : une unité « All in One », compacte et amovible
CIEX POWER est une hydrolienne « All in One » de 4 kW destinée aux cours d'eau à faible hauteur d'eau (1 à 2 m). Elle regroupe l'ensemble du mécanisme dans une structure métallique compacte, qui pèse 1 200 kg complète.
Particulièrement simple à installer : deux blocs en béton déposés dans le cours d'eau ont suffi à arrimer la machine sur le site pilote de Pierrard. Aucune trace n'est laissée à son retrait, qu'il soit définitif, temporaire en cas de crue ou pour un entretien.
Mécaniquement, le concept se rapproche des roues à aubes de type Sagebien et Poncelet, qui fonctionnent avec une faible hauteur de chute.
Les chiffres clés
4 kWpuissance nominale
1 – 2 mhauteur d'eau requise
1 200 kgpoids de la machine complète
27 août 2015mise à l'eau du prototype
L'origine du projet
Pour vérifier la faisabilité d'inscrire un projet hydroénergétique dans la dynamique du gouvernement wallon, un recensement des moulins à eau a été lancé. « Rien que sur la Semois et ses affluents, nous en avons découvert plus de 190. Il y avait donc du blé à moudre. »
Pascal Legrand a alors imaginé une alternative aux roues traditionnelles en bois, souvent difficiles, coûteuses et délicates à adapter à la production d'électricité : une hydrolienne métallique, compacte, simple et amovible, dont la conception élimine les problèmes d'alignement de paliers des roues classiques.
Cours d'eau visés
La cible du CIEX POWER, ce sont les petits sites hydroénergétiques à réhabiliter, la Semois, la Chiers, l'Ourthe et leurs affluents, comme le Ton sur lequel a été présenté le prototype.
Financement & budget
Le concept ayant été jugé innovant, la Région wallonne a financé 75 % d'un projet estimé à 132 000 €, géré dans le centre de recherche de Pierrard. Les pièces ont été développées sur place, puis usinées dans différentes usines wallonnes pour éviter la copie.
Le prototype totalement équipé, y compris l'alternateur Leroy-Sommer, est estimé à 32 000 €, avec un objectif de prix compétitif autour de 23 000 €. L'hydrolienne pourrait devenir encore plus intéressante en s'associant à des panneaux photovoltaïques.
Les partenaires du projet
- IDELUX, accompagnement territorial.
- Hénallux (Haute École Liège-Namur-Luxembourg), Département Ingénieur Industriel de Pierrard-Virton et son centre de recherche FoRS, pour la réalisation du prototype à l'échelle 1.
- InnovaTech ASBL, accompagnement à l'innovation et à la communication.
- Région wallonne, DGO6, financement via une Étude de Faisabilité Technique de 18 mois.
L'équipe projet
Conception et pilotage côté CIEX par l'ingénieur Pascal Legrand, administrateur gérant. Côté Hénallux, le développement a notamment mobilisé Vincent Hanus, professeur au département Ingénieur, et Étienne Schloune, ingénieur diplômé de la Haute École de Pierrard et collaborateur CIEX.
Ce qui distingue le CIEX POWER
Les caractéristiques mises en avant lors de la présentation publique sur le site d'Hénallux à Pierrard-Virton.
Faible encombrement
Transportable par camion, complète et prête à poser.
Adaptation à la hauteur d'eau
100 % réglable selon les variations du cours d'eau.
Retrait possible
Définitif ou temporaire (crue, entretien) sans laisser de trace.
Raccordement de qualité
Électricité facilement réinjectable sur le réseau ORES.
Autonome & durable
Caractéristiques qui lui ont permis de briguer la place de « première mondiale » dans sa catégorie (particuliers et collectivités).
Ils ont parlé du projet CIEX POWER
La mise à l'eau du 27 août 2015 et le projet ont été relayés par la presse régionale, spécialisée et les partenaires.
L'Avenir du Luxembourg
Article du 28/08/2015 sur la mise à l'eau à Virton.
La Libre
« Une hydrolienne inaugurée sur le Ton à Virton » (28/08/2015), première mondiale annoncée.
Renouvelle (APERe)
Magazine spécialisé énergies renouvelables, « Nouveau prototype de pico-centrale hydro ».
TV LUX
Reportage : « L'hydrolienne, nouvelle source d'énergie ».
Hénallux, FoRS
« Vous avez dit hydrolienne ? », compte rendu de l'inauguration sur le site de Pierrard-Virton.
Hénallux, Luxembourg Creative
« L'hydrolienne de FoRS mise en avant par Luxembourg Creative » (20/02/2017).
IDELUX-AIVE
« À la découverte des innovations wallonnes ».
Suite du projet, perspectives
Le 20 février 2017, Pascal Legrand est invité à un lunch créatif organisé par Luxembourg Creative autour du projet, présenté à un stade de prototypage avancé.
Les enjeux suivants identifiés à ce stade : optimisation économique de la machine, respect des autorisations en matière de cours d'eau (un préalable parfois lourd à l'installation), et surtout ichtyocompatibilité, pour permettre la suppression de la grille et dimensionner correctement la passe à poissons.
Article, 21 mai 2015
« Sortir du Cadre »
Centre d'Innovation d'IDELUX.
CIEX a participé à cette initiative d'IDELUX : une expérience créative dédiée aux projets innovants, au contact de l'art contemporain et de la nature. Une démarche cohérente avec notre conviction qu'une bonne ingénierie se nourrit aussi des regards portés en dehors de notre métier.
